外墻施工環節，節能措施是整個施工追求節能的主要目標；考慮到項目位于畢節市金海湖新區職教城文曲大道中段，屬寒冷地區，夏熱冬冷特征十分明顯，外墻性能應滿足夏季防熱，冬季防冷的要求；同時，鑒于本建筑為甲類公共建筑，外墻節能施工中決定采用巖棉板作為保溫材料。



一、外墻巖棉板保溫施工方案設計思路

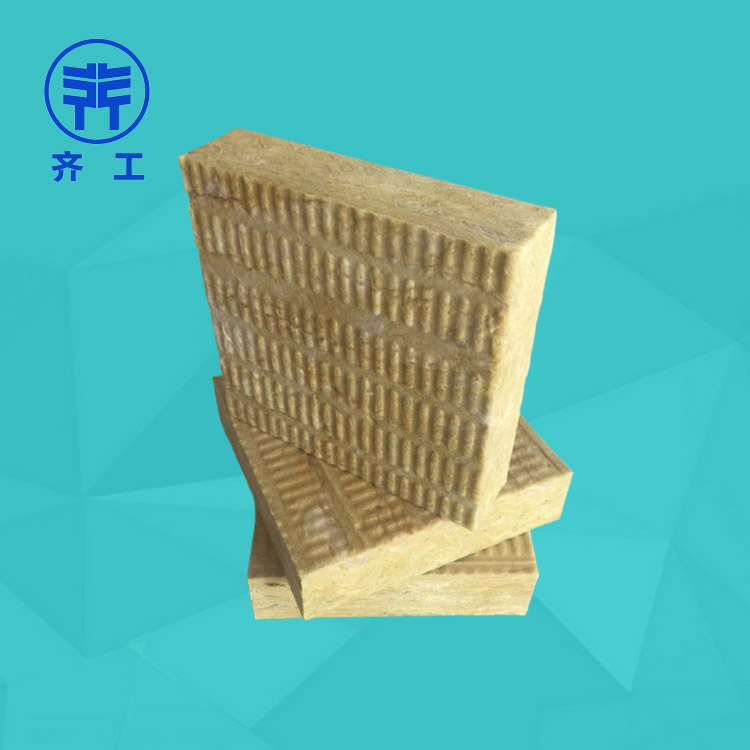

基于節能要求，此次工程施工不僅需從施工工藝著手，節約材料的使用，也應通過合適材料的選擇，在很少消耗材料情況下，實現行業有關建筑行業規定與標準對該級別建筑外墻性能的要求。 因此，考慮本項目所處地理位置及氣候情況，本工程外墻保溫施工涉及到兩項內容，外圍護墻施工采用200 厚蒸壓加氣、密度級別為 B07、強度級別為A7.5混凝土砌塊，外墻保溫采用 80 mm 厚巖棉板、容重160 kg/m3，燃燒性能A級巖棉板外墻外保溫系統配合真石漆涂料外飾面。



二、外墻巖棉板保溫施工方案具體實踐



2.1 保溫結構



本施工方案為巖棉板薄抹灰外墻外保溫系統施工，按照從內到外的順序，外墻包括基層、找平層、黏結層、保溫層、抹面層、保溫層、抹面層、飾面層。 各層組成材料分別為:外墻墻體、預拌砂漿、聚合物黏結砂漿、80 mm 巖棉板、聚合物抗裂砂漿、真石漆涂料。



2.2 保溫施工



1）基層處理、彈控制線掛基準線。 基層處理:墻



面應清理干凈、清洗油漬、清掃浮灰等；墻面松動、風化部分應剔除干凈。 彈線控制:根據實際建筑立面設計和外墻外保溫技術要求，在墻面彈出外外幕墻水平、垂直控制線等。 根據總包提供的水平點彈出單體樓房的外地坪水平線起點， 托架安裝線等。掛基準線:在建筑外墻大角（陽角、陰角）及其他必要處掛垂直基準鋼線， 每個樓層適當位置掛水平線。



2）巖棉板界面處理。選用的巖棉板規格和外觀尺寸偏差在規定范圍內。 在施工前，須在巖棉板上先上一道表面處理層，在巖棉板的外表面需要涂抹一層厚薄約為 1 mm 的膠粘劑， 再用不銹鋼平整刮刀用力抹平，使膠漿應能嵌入巖棉板的纖維絲中。 待表面處理層稍干后，可以準備布膠粘貼。



3）巖棉板布膠。一方面，需網格布翻包處進行網格布預處理，主要為外墻細部處理部位，如門窗孔洞邊、女兒墻等部位，其為巖棉板端口需預粘貼窄幅標準型網格布，寬度約 100 mm。 另一方面，粘貼巖棉時，粘結砂漿應涂在巖棉背面，膠粘劑在巖棉板粘貼面時布膠部位應與錨固件相對應，板邊一周涂抹大約 80 mm 寬的粘膠劑， 中間粘結點的尺寸≥Φ150 mm，巖棉板與基礎墻面的實際有效粘結面積＞巖棉板面積的 60%， 板的側面不得涂抹或沾有膠粘砂漿，板間縫隙＜1 mm，板間高差＜1.5 mm；寬度＜300 mm 的小塊巖棉板粘貼時采用滿布膠方法。



4）巖棉板粘貼。①應先在節點基礎面以上＞150mm 部位用鋼釘在基層墻體上安裝托架， 托架固定點的間距應＜800 mm， 或托架離節點基礎面高度應適應建筑結構沉降而不導致外墻外保溫系統損壞的要求。 ②巖棉板應自下而上沿水平方向橫向鋪貼，保證連續結合，上下兩排巖棉板應豎向錯縫板長 1/2。 ③布好膠的巖棉板立即粘貼到墻面上，動作迅速，以防膠料結皮而影響粘結效果；板與板之間要擠緊，板間縫隙＜1 mm，板間高差＜1.5 mm；板間縫隙應用巖棉條填塞，盡量避免粘結砂漿存在于保溫板的縫隙中。 ④如圖 1 所示，保溫板粘貼時應先從陰、陽角和門、窗口方向上施工，即先用大板作好特殊重點部位。 一般從墻拐角（陽角）處粘貼，使其粘貼時垂直交錯連接， 確保拐角處順垂且交錯垂直。(5)如圖2所示，在粘貼窗框四周的陽角和外墻陽角時，應先彈好基準線，門窗洞口四角部位的巖棉板應采用整塊巖棉板裁成“L”型進行鋪貼，不得拼接，接縫距洞口四周距離應>200 mm。⑥幕墻龍骨側邊為提高抗壓及抗沖擊強度，采用強度較高的膨脹?；⒅闊o(wú)機保溫砂漿代替巖棉板做保溫，保溫層厚度為 45 mm。
